穗牌电动车充电站说明书

一、产品介绍：

智能电动车充电站，是我公司专门为物业小区、停车场以及其它电动车集中存放处设计，为电动车提供有偿计量收费充电的一种管理设备。该设备是由一台控制器和十二个两孔插座构成；控制器出厂默认设置为识别一元硬币(可根据客户要求定制使用代用币的机型，能实现投币、刷卡两用)，假币识别率可达到99.7%。控制器有十二路供电输出端口，每路通道具有独立的显示窗口与控制按键，用户在投入硬币（或刷卡）后，按下其中一个控制按键，控制器就会给按键对应的通道插座供电，各通道的工作状态则通过其对应的显示窗口显示。该设备操作简单、使用方便，旨在为广大电动车主、电动车管理方彻底解决充电难题。

二、产品型号：

型号：

三、性能特点：

1、操作简单，方便使用，全自助化，刷卡或投币后即可使用。

2、灵活的调整单位币数的充电时间（20-990分钟），可灵活调整单位刷卡次数 扣费金额，如刷卡一次扣费0.3元、0.4元、0.5元、1 .0元等。

3、精确显示充电倒计时（分钟），时间为零后自动断电。

4、充电完成，延时断电，时间归零。

5、精确控制过流保护，客户可自行设置（分三个档位）。

6、余额查询功能，随时掌握消费情况。

7、 IC卡可自由加密，不能相互通用，保证用卡安全。

8、 电子计数，及时对收益了如指掌，更方便合作式经营管理。

9、具有断电记忆功能，停电后再来电时可以自动启动断电时的状态。

10、 安装快捷方便，民用电220 V交流电源即可安装和使用。

11、可对十二台车（或多台车）同时充电，无需排队，达到集中管理的目的。

12、智能CPU识币系统，防钓币、防伪币、防电击功能，密码保护功能等。

备注：根据客户需求程序不同，功能特点稍有区别，请客户购买前了解自己购买产品的特点。以免产生误解。

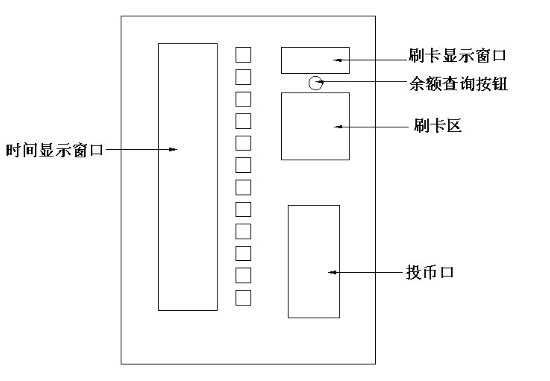

四、部件名称图解

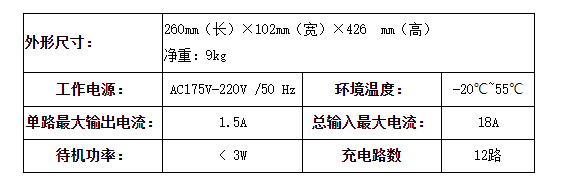

五、主要技术指标

六、安装说明

1、选择安装于车棚及停车场方便电动车充电的墙、柱上，根据箱体背面四个孔的孔距，在墙、柱上打孔，分别用两个６毫米膨胀螺丝和两个6毫米自攻螺丝固定箱体。如安装在室外，应做好相应的防雨措施。

2、根据一般电动车充电器电线的长度，其主机安装高度为箱底部距离地面100－120厘米，输出端口（插座）距离地面３０－４０厘米，每个端口（插座）之间的距离保持80－120厘米为宜。

3、安装时请将产品外壳严格接地

七、接线说明:

由于本机是由四块三路的主板组成，故接线端子是四个相同的四通道的端子组成。按从上到下的顺序排号为①号主板、②号主板、③号主板、④号主板。

四个接线端子的端子1由一根线相连接，最终接到空气开关的火线处。

所有通道控制线的零线由一根线相连接，最终接到空气开关的零线处。

①号主板的端子2接一插座火线；端子3接二插座火线，端子4接三插座火线。

②号主板的端子2接四通道火线，端子3接五插座火线，端子4接六插座火线。

③号主板的端子2接七插座火线，端子3接八插座火线，端子4接九插座火线。

④号主板的端子2接十插座火线，端子3接十一插座火线，端子4接十二插座火线。

变压器的一头接空气开关的零火线，一头接到刷卡控制板的电源接口处。出厂前已经接好。

八、供电器电气原理图

九、使用操作流程

1. 在空闲位停好电动车并在车位对应插口处插好电动车自带的充电器。

2. 投入硬币（或刷卡）后，按下与停车位对应的红色小按键（数码窗显示的数字右边对应的小按键），即开始计时供电。即：如1号插座空闲，则投币（或刷卡）后按1号按键给插座供电。观察指示灯，绿灯亮，工作正常，红灯闪，充电器功率超额，请更换小功率充电器。

3. 工作正常后，时间显示窗口显示倒计时，如投一个币（或刷卡一次）通电4小时（240分钟）两个币8小时……可以连续投入多个硬币（或多次刷卡），也可以分次投硬币（或刷卡）。

4. 倒计时结束后，控制器自动停止供电，恢复待机状态。

5. 使用注意事项：

1) 确定您所选择的插口顺序号，避免按错启动按键。

2) 启动后，请检查一下您电动车充电器是否在工作。

（一般正常充电时，电动车自带的充电器上的指示灯亮红灯）。

3) 每个插口只适应一台电动车充电，请勿使用其他负载，以免烧坏保险管或过载保护断电。

十、功能设置调节说明

1、本设备默认是断电记忆状态。

2、每个控制主板上有3个通电按键，共计12个，由上往下定义为：“S1，S2…S12，每个按键上方有对应的指示灯，正常状态为绿灯，每个按键旁有对应的数码窗口显示充电时间。

3、机箱内部控制主板上的小按钮可调节充电完成后是否时间归零断电，红灯亮为充电完成后时间不归零不断电，红灯灭，为充电完成后时间归零断电。长按小按钮，可以将时间清零回到待机状态。 短按小按钮，控制红灯亮或灭。

4、打开机箱，在刷卡模块板上可以看到3个小按钮，按从上到下的顺序排列为①、②、③。

5、按下①号按钮，显示屏显示的是总收益钱数，再按一次显示的是单位币数的充电时间，默认值是240分钟，可以根据当地情况调整时间参数，按动②号按钮增加时间，每次增加10分钟，按动③号按钮减少时间，每次减少10分钟。再次按①号按钮，显示的是刷卡一次的充电时间，默认值是60分钟，用同样的方法可以调整单位次数刷卡的充电时间参数。

6、按下②号按钮不放，再按下1号按钮，听到“嘀”一声后可以恢复出厂设置。

7、按下③号按钮不放，再按下1号按钮，听到“嘀”一声后可以清除总投币数。

8、按下刷卡处查询按钮，听到“嘀”一声后，可以刷卡不扣费，查询卡内余额。备注：根据客户需求程序不同有的功能按钮会稍有区别，请客户购买前了解自己购买产品的特点。以免产生误解。

十一、硬币识别器（以下简称“投币器”）使用说明

n 适用硬币=1元人民币专用

n 工作电压=直流+12V（波动10%）

n 工作温度=-10⁰C—60⁰C

n 重量=180g

1.、配合主板需在选择NO（常开）与NC（常闭）的切换中，选择NO（常开）；

2、投币器通电时，会发出“滴”一声响，表示进入正常工作状态。如无响声或响很多声，则有故障。

3.、硬币精度识别分三档：“精准”“正常”“放宽”；一般机器选择“正常”，若有退币现象可选择“放宽”。

十二、充电站安装需要购买材料一览

售后服务说明

1、售后服务的原始凭证为销售发票或相关销售单据，产品时限的起始日为销售的签定日期。

2、产品或部件自销售之日起，免费保修一年，过保修期后将提供有偿服务。

3、免费提供产品相关技术资料下载。
4、下列情况不予保修，可实行收费修理。
A：由于人为原因导致机器故障，不正确安装、更改、调整场地、不正确的外设连接和外部电源等问题。
B：故障机器或部件在未授权情况下被拆开或擅自进行维修。

C：故障机器的产品标识和序列号被损毁或被涂改过。
D：因自然灾害等不可抗拒（如：地震、火灾等）原因造成的产品故障或损坏。

E: 用户无三包凭证，并且根据该产品的生产日期计算仍超出包修期限的。

保 修 卡

尊敬的用户，感谢您购买徐州坤元电子科技有限公司的产品。为了能更好的为您服务，在购买产品后，请您认真阅读、填写并妥善保管好此保修卡。
