穗牌电动车空调的技术要求

1.1 要求

1)电机与压缩机一体式设计。电机在压缩机内部对压缩机进行驱动,通过冷媒循环可自行冷却而不需外加冷却设备;

2)欠压保护。当动力电源电压过低(低于260V±5V)时,驱动器将自动切断电路以保护电池与压缩机。在不重启压缩机的情况下, 若电源电压回升至275V±5V则压缩机自动重新启动;

3)过流保护。当电路中电流过高时,驱动器将自动切断电路以避免电流过大对压缩机及驱动器造成损坏;

4)预留调速信号输入接口。通过在调速线上输入400Hz,12V占空比可调的PWM信号可以对压缩机转速进行调节,0-100%占空比对应转速为1000RPM-6500RPM;

5)可通过CAN通信功能进行调速;

5)驱动器压缩机一体化设计,通过贴合压缩机冷端表面进行冷却;

6)驱动控制器控制电源12VDC;

1.2 参数

1)工作环境温度范围:驱动器:-30℃to85℃;压缩机:-30℃to105℃;

2)电源:

1 ->工作电压范围:260V-380VDC;

2->额定输入电压:320VDC;

3->额定输入功率:2437W;

4->控制电源电压范围:9-15VDC;

5->控制电源最大输入电流:500mA;

3)电机参数:

1->电机类型:直流无刷无传感器电机,6极;

2->额定电压:336VDC;

3->额定功率:2437W;

4->额定转速:6500RPM;

5->最小转速:1000RPM;

6->转速误差:<1%

4)压缩机参数:

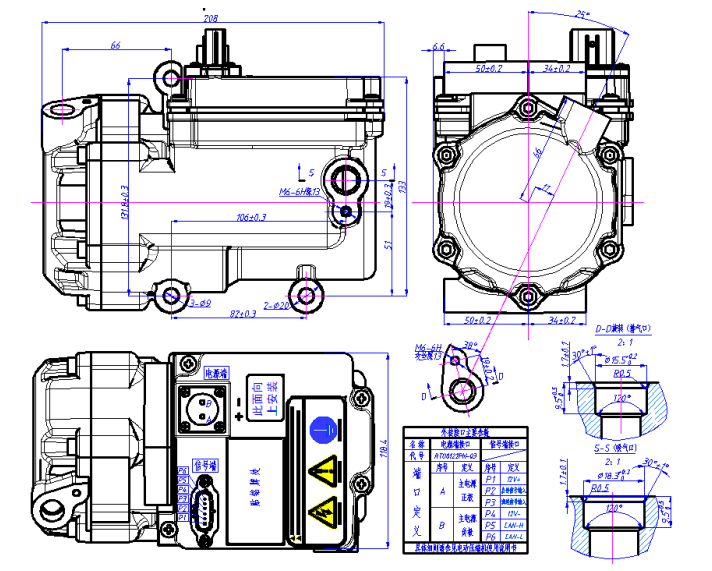

1:压缩机外形图



1->排量:27cc/rev;

2->尺寸:208X121X176mm;

3->额定转速:6500RPM;

4->制冷剂:R134a;

5->冷冻油:RL68H;(120ml)

6->制冷量:4875W;

7->性能曲线:

2:性能曲线图


2.1 电动压缩机总成接线图

5:电动压缩机总成接线图

精彩回答 (1)

客服 2024-09-14 21:29:41
穗牌电动车空调是一种专门为电动车设计的空调系统,具有以下技术要求:

1. 高效节能:穗牌电动车空调系统采用先进的压缩机技术和制冷循环系统,能够实现高效节能的制冷效果,减少对电动车电池的消耗。

2. 快速制冷:穗牌电动车空调系统具有快速制冷的特点,能够在短时间内将车内空间温度降低到舒适的程度,提高用户的驾驶舒适度。

3. 精准控制:空调系统具有精准的温度和风速控制功能,用户可以根据自己的需求调整空调系统的工作模式,满足不同的驾驶环境需求。

4. 静音设计:穗牌电动车空调系统采用静音设计,能够有效降低空调运行时的噪音,提供安静舒适的驾驶环境。

5. 高可靠性:空调系统采用优质的材料和零部件,经过严格的质量检测和测试,具有高可靠性和稳定性,保证空调系统的长期有效运行。

6. 环保节能:穗牌电动车空调系统采用环保制冷剂和节能技术,符合环保要求,减少对环境的影响,提高能源利用效率。

总的来说,穗牌电动车空调系统具有高效节能、快速制冷、精准控制、静音设计、高可靠性和环保节能等技术要求,能够为电动车用户提供舒适、安全的驾驶环境,提升用户的驾驶体验。
