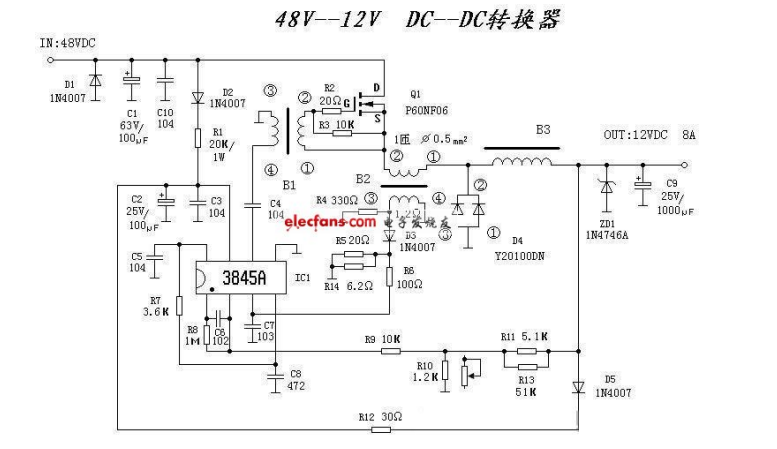

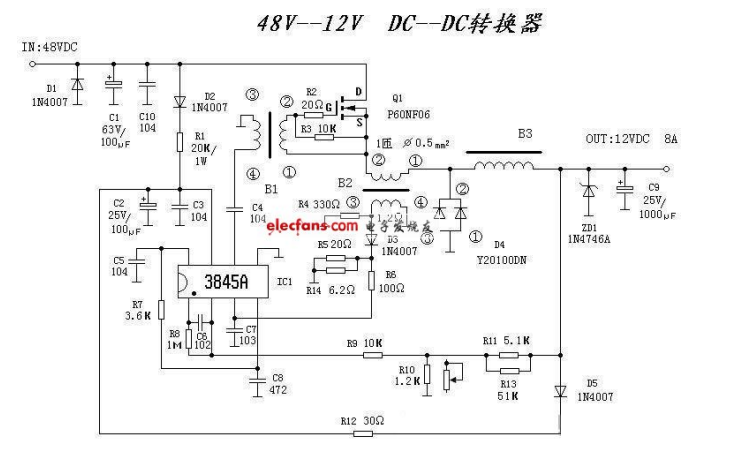

穗牌电动车电压转换器(DC-DC降压变换器)故障如下(附原理图):
此转换器由UC3845单端输出的电流型PWM控制电路,最大优点外接元件少,不用辅助电源.原先无电压12V输出,输入电压48V正常.经检测发现UC3845 第七脚对地短路,更换UC3845.接输入电源48V,无负载下输出12V.接入12V/40W灯泡发现有20~30HZ的灯光频闪,输出电感T有低频叫声.此时U3845第七脚电压8.1V正常.奇怪的是无负载时输出电压12V ,说明电路工作正常.测C7、R8值正常,第八脚0.5v.电阻、电容等值均测都正常.陷入维修死角,希望高手指教.
U3845引脚说明: 1、内部误差放大器输出补偿端2、电压负反馈信号输入端 3、电流取样检测端 4、内部振荡器RT、CR连接端 5、接地端 6、脉宽调制脉冲输出端 7、直流辅助电源正极 8、5V基准电源输出端
一般电动车转换器电压不足12V，通常只有11.5V、有的甚至是10.5V，严重影响大灯的正常发挥！仪表盘也暗淡无光。

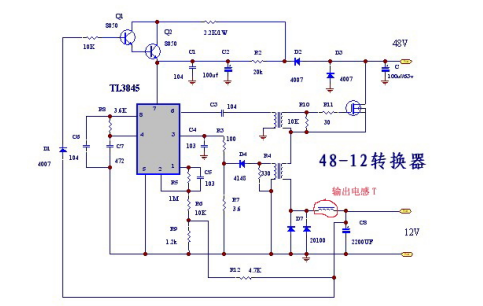

近日找到一张转换器电路图，经研究，发现改装很容易，只需加一只电阻花2分钱成本，就可以达到你想要的电压，在此只说2种电压改装过程、14V和12.8V。
改装原理：通过用分压的方法降低反馈点的取样电压（电路中4K7与30K并联点、再通过1K2到地，这个1K2电阻两端就是改装点，在其上面并联一个3.9K电阻，可输出14V、并6.8K的，可得12.8V），即集成块TL3845第2脚的输入电压，使第6脚输出脉冲变宽，控制P75导通时间，从而使输出电压增高，反之亦然。
现将改装过程发上来，与大家共享！（注：这张电路图是大部份转换器的代表图，36V~48V车通用）
精彩回答 (1)
客服
2024-09-14 17:08:26
穗牌电动车电压转换器是一种专门设计用于电动车的电子设备，主要功能是将车辆电池提供的直流电转换为适合电动车电动机和其他电子设备使用的电压。
电动车电压转换器通常由输入端、输出端、控制电路和散热器等部件组成。输入端接收来自电池的直流电，通过内部的电路将电压进行适当的升压或降压处理，然后输出到电动机和其他电子设备进行驱动和供电。
穗牌电动车电压转换器具有以下特点和优势：
1. 稳定可靠：穗牌电动车电压转换器采用高品质的元器件和先进的控制技术，确保输出电压稳定可靠，有效保护电动车的电子设备。
2. 高效节能：穗牌电动车电压转换器具有高转换效率，能够将电池的电能最大限度地转化为电动车所需的功率，减少能源浪费，延长电池寿命。
3. 多功能性：穗牌电动车电压转换器不仅能够提供电机驱动所需的高电压输出，还可以为车载电子设备如灯光、音响等提供适宜的电压，满足车辆各种功能的需求。
4. 安全保护：穗牌电动车电压转换器内置多重安全保护功能，如过压保护、过流保护、短路保护等，有效防止电路故障和意外事故发生。
总的来说，穗牌电动车电压转换器是电动车系统中不可或缺的重要组成部分，它能够提供稳定可靠的电源输出，确保车辆正常运行和安全驾驶。同时，该产品具有高效节能、多功能性和安全保护等优势，为电动车的性能和可靠性提供了有力支持。
电动车电压转换器通常由输入端、输出端、控制电路和散热器等部件组成。输入端接收来自电池的直流电，通过内部的电路将电压进行适当的升压或降压处理，然后输出到电动机和其他电子设备进行驱动和供电。
穗牌电动车电压转换器具有以下特点和优势：
1. 稳定可靠：穗牌电动车电压转换器采用高品质的元器件和先进的控制技术，确保输出电压稳定可靠，有效保护电动车的电子设备。
2. 高效节能：穗牌电动车电压转换器具有高转换效率，能够将电池的电能最大限度地转化为电动车所需的功率，减少能源浪费，延长电池寿命。
3. 多功能性：穗牌电动车电压转换器不仅能够提供电机驱动所需的高电压输出，还可以为车载电子设备如灯光、音响等提供适宜的电压，满足车辆各种功能的需求。
4. 安全保护：穗牌电动车电压转换器内置多重安全保护功能，如过压保护、过流保护、短路保护等，有效防止电路故障和意外事故发生。
总的来说，穗牌电动车电压转换器是电动车系统中不可或缺的重要组成部分，它能够提供稳定可靠的电源输出，确保车辆正常运行和安全驾驶。同时，该产品具有高效节能、多功能性和安全保护等优势，为电动车的性能和可靠性提供了有力支持。
